多层 PCB 差分对通孔布线中板厚对组间干扰影响的研究

随着电子设备向高速化与高密度化迈进，多层印制电路板已成为实现高性能系统不可或缺的物理载体。在极高数据吞吐量的驱动下，现代硬件系统广泛依赖 SerDes 技术来进行数据交互，这使得差分信号在跨越不同布线层时必须借助差分通孔来完成垂直传输。通孔在三维空间中打破了原本均匀传输线的几何连续性，其引发的阻抗突变与寄生电磁场扩散不仅是 SI 的核心痛点，更是 EMC 设计中的严峻挑战。本文旨在深入剖析当多个高速差分对通孔组密集排布时，PCB 的物理板厚变量如何作为一个核心放大器，显著恶化通孔组间的电磁干扰与信号串扰。

一、 垂直互连结构的物理机理与板厚变量

在评估高速布线的隔离度时，传统的工程设计往往将目光局限于同一平面的迹线间距，却在不知不觉中忽略了通孔穿过绝缘介质层时所构成的复杂三维电磁耦合空间。一个完整的高速差分通孔结构涵盖了信号钻孔、反焊盘、内层连接盘以及可能存在的 Stub 结构。通孔在物理形态上的长度直接由 PCB 的层数与总板厚决定，这一垂直维度的延伸并非仅仅是几何尺寸的简单累加，而是电磁能量传播路径的实质性延长。

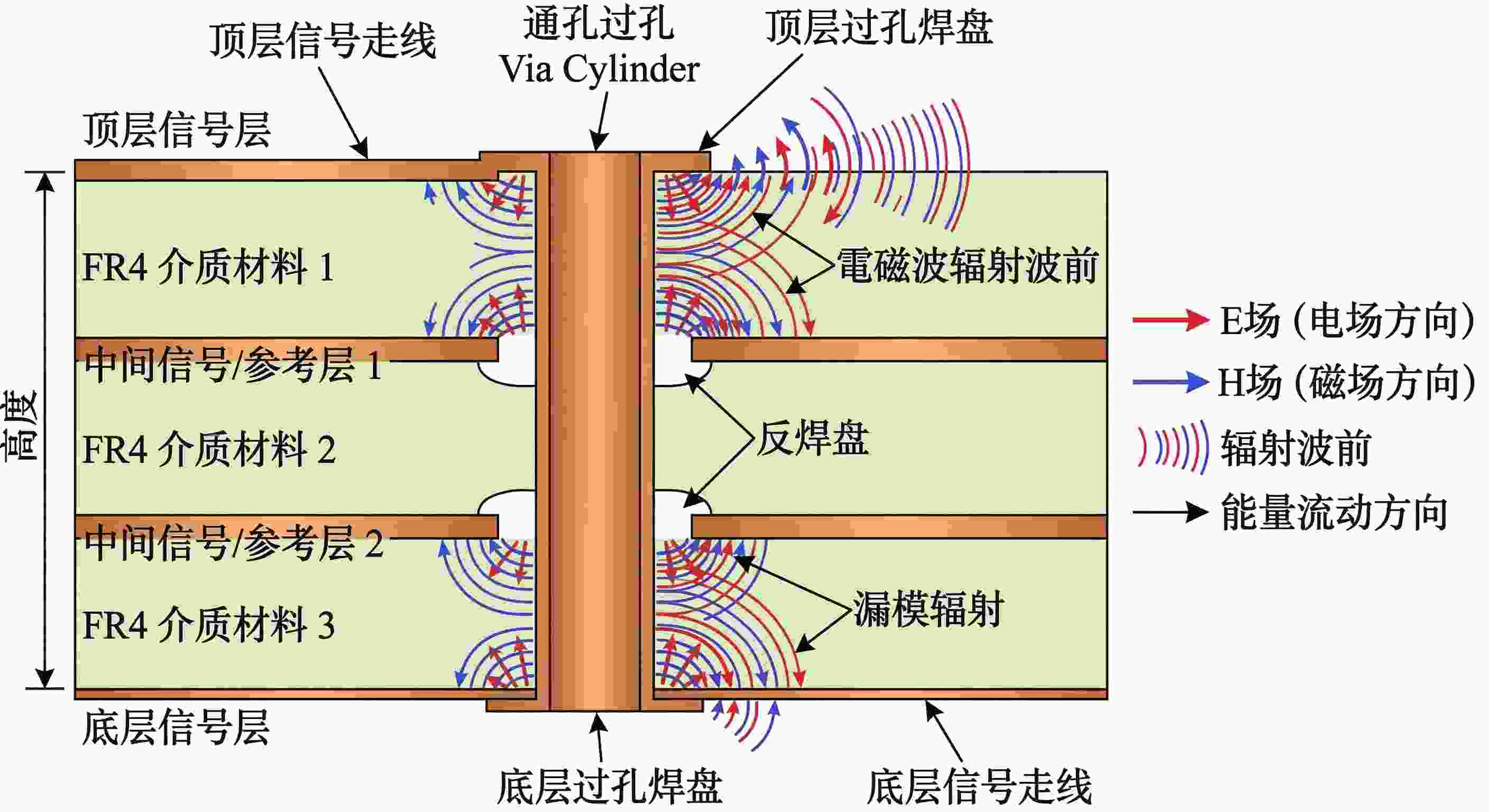

通孔在多层板中的电磁传输机制犹如加压水流通过垂直的管道，当管道（通孔）因板厚增加而被迫变长时，相邻管道之间发生侧壁泄漏（电磁耦合）的有效区域也随之线性增大。由于厚板通常伴随着更长的无用钻孔延伸段，这些未被切除的 Stub 在高频激励下会表现出极强的四分之一波长谐振特性，宛如一根根微型辐射天线，向周围介质辐射出强烈的交变电磁场。

二、 板厚激增导致组间干扰恶化的多维分析

多个研究机构在探讨垂直通孔的辐射效应时指出，随着板厚的递增，通孔组间的近端与远端干扰不再呈线性温和增长，而是表现出在特定高频频点的急剧恶化。结合现有的电磁场理论与行业高频布线经验，板厚对通孔组间隔离度的破坏主要源于以下几个深层机制的协同作用。

1. 垂直轴向耦合面积的绝对扩张

根据麦克斯韦方程组的边界条件，交变信号在通孔圆柱导体表面激发的电磁场会向外呈放射状衰减，当两个通孔组的物理间距恒定时，更厚的 PCB 意味着这两个微波圆柱体之间拥有了更长的平行耦合距离。这种垂直方向上耦合面积的绝对扩张，直接导致了相邻信号在垂直穿越层间的瞬间，发生了更为猛烈的能量交换，使得系统对 FEXT 的抵御能力大幅下降。

2. 寄生电感累积引发的高频相位畸变

伴随板厚增加的更长通孔结构不可避免地引入了更庞大的寄生电感，这种电感效应在信号频谱的高频段会展现出极强的低通滤波特性与相位延迟作用。高频分量在穿透厚板时的严重衰减与相位畸变，不仅压缩了眼图的垂直张开度，这些被阻滞的能量还会通过阻抗不匹配点转化为共模噪声，进而借助相邻的接地网络向四周的差分孔组发生二次串扰渗透。

3. 空间阻抗不连续性的级联效应

在厚背板设计中，为了保证机械强度与层间压合质量，内层走线的排布变得更为复杂，这就要求通孔必须穿越更多层不同介电常数的材料与反焊盘区域。每一次穿越反焊盘的边界，本质上都是一次电磁波在不同特征阻抗介质间的折射与反射，更厚的板厚意味着信号必须经历更多次这种微观层面的阻抗剧变。IEEE 期刊《电磁兼容性汇刊》中的相关实测数据曾明确展示，这种由于长通孔引起的多重反射级联，会极大增加垂直布线区域的整体空间辐射强度，进而严重污染紧邻的其他高速通道。

三、 结论

综上所述，在多层 PCB 的高速布线实践中，板厚绝不仅是一个单纯的机械尺寸参数，它是深刻影响差分通孔组间电磁隔离度的关键变量。随着板厚的增加，垂直耦合面积的扩张、寄生电感的累积以及 Stub 辐射的增强，共同导致了组间干扰的急剧恶化。因此，在进行诸如厚背板等复杂硬件设计时，工程人员必须摒弃使用单一间距规则的思维惯性，转而在全波电磁仿真的辅助下，针对具体的板厚特征，动态且定量地增加通孔组间的物理间距，并严格实施背钻工艺，以确保系统在极高频运行状态下的信号纯净度与电磁合规性。
